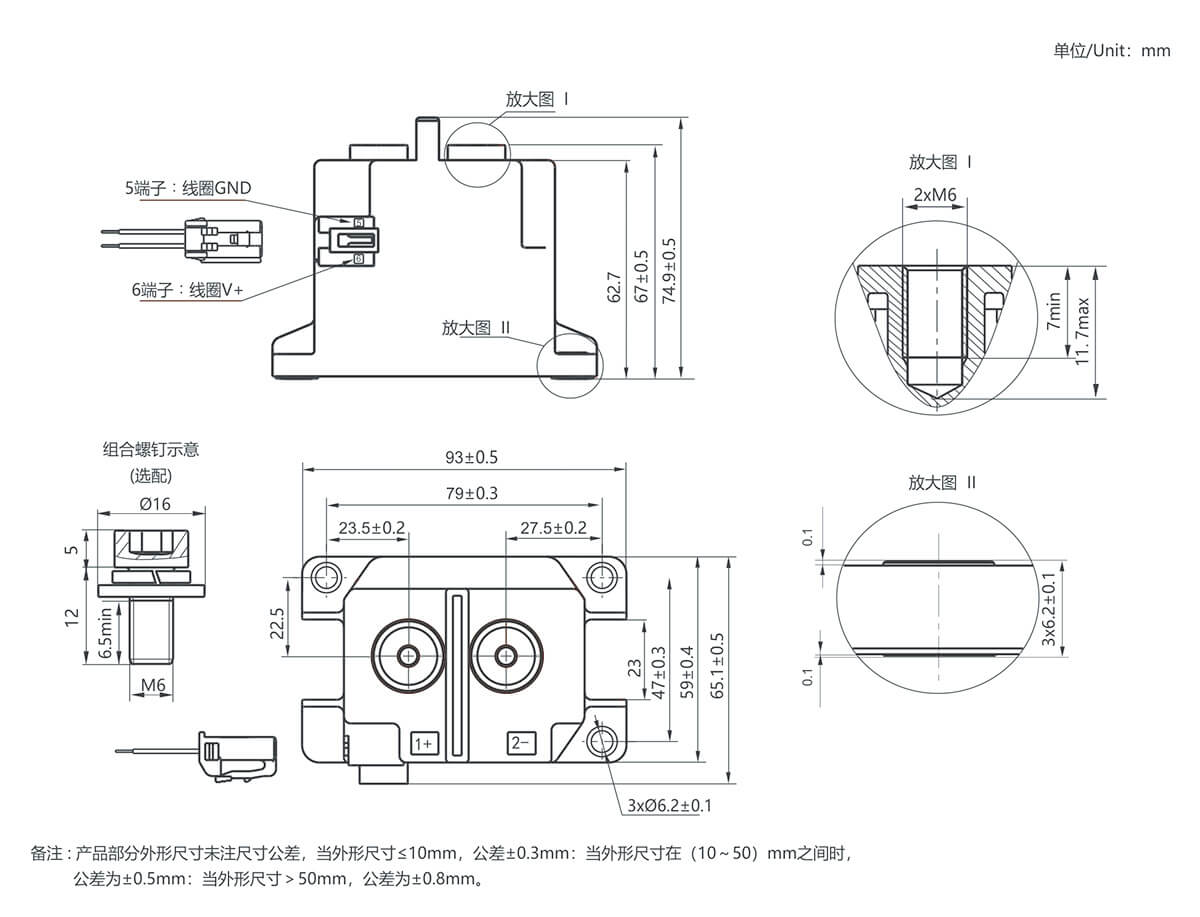

外形图、安装孔尺寸：

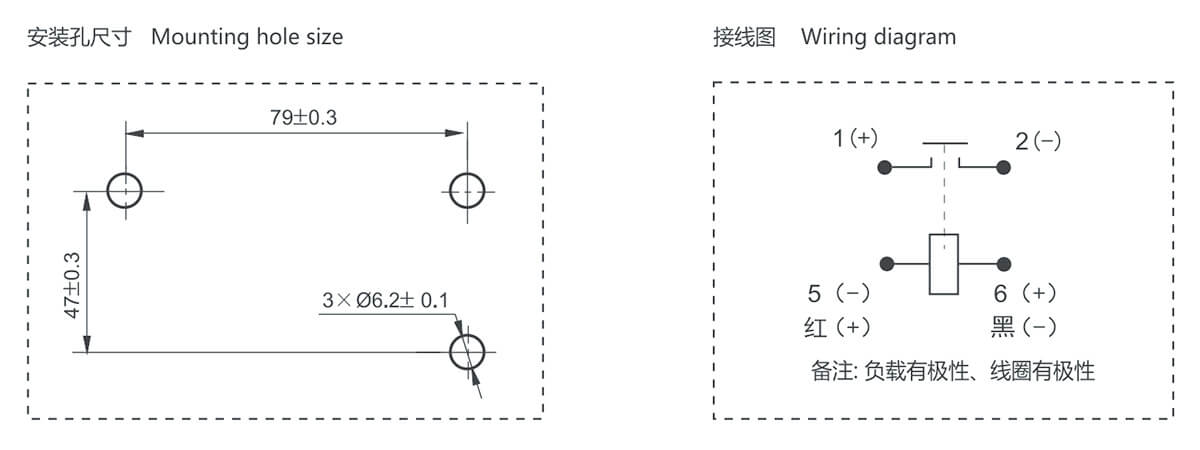

安装孔尺寸/接线图：

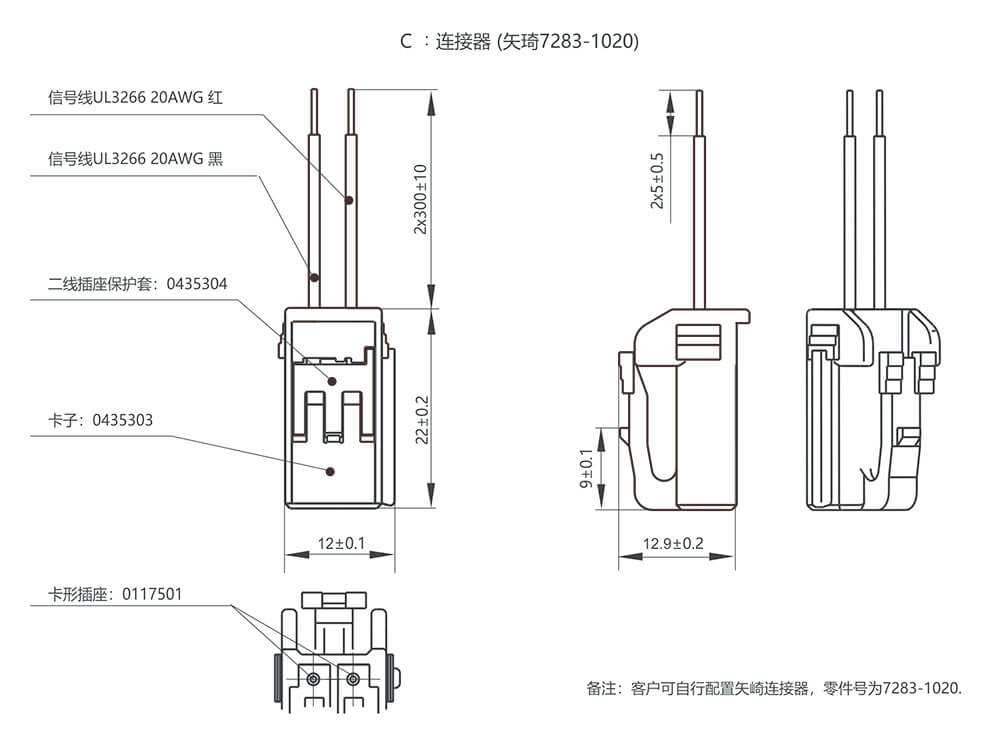

线圈引出形式：

使用注意事项

1、为防止出现松动，接触器安装时请使用垫圈。接触器安装处请使用M5螺钉，螺钉锁紧扭矩请控制在3N·m～4N·m；引出端安装处的螺钉锁紧扭矩请控制在9N·m~11N·m。在超过范围的情况下，可能会造成破损。

2、请避免在引出片上粘附油脂等异物，请使用120mm²以上规格的连接导线，否则有可能会造成引出端部分的异常发热。
3、产品内置节能板，驱动0.2s后线圈会进行切换，但＜0.2s的重复通断操作会引起接触器故障。
4、内置有线路板的产品不能使用缓慢上升电压的方式驱动，请通过快速上升沿（阶跃供电方式）进行线圈驱动，否则会不动作！
5、建议铜排厚度3mm，否则会造成螺纹滑牙或安装不紧的问题。

声明

1、本资料仅供客户参考，环方已尽力确保本资料中信息的准确性。但错误之处在所难免，且产品及规格，参数可能因产品改良等发生变更，具体涉及的每个产品的参数及性能请以环方提供的规格书和样品为准，恕不另行通知。
2、关于应用领域，对环方而言，不可能评定接触器在每个具体应用领域的所有性能参数要求，因而客户应根据具体的使用条件选择与之相匹配的产品，其中未明确规定的要求条件，请与环方联系以便获取更多的技术支持。环方明确声明对本资料中的信息仅供选型参考，且产品选型责任仅由客户负责。
