高压陶瓷接触器
HFEVC-TF40

产品特性

  • 采用陶瓷真空钎焊密封,保证无电弧泄露,触点部分可满足IP6K9K防护等级
  • 充以氢气为主的混合气体,具有快速冷却熄弧,防止触点氧化烧损的作用
  • 40A 85°C长时间载流能力
  • 切断负载额定电压为12-750VDC
  • 绝缘电阻达1000MΩ(1000VDC),符合IEC 60664-1要求
  • 负载和线圈无极性设计

PDF下载

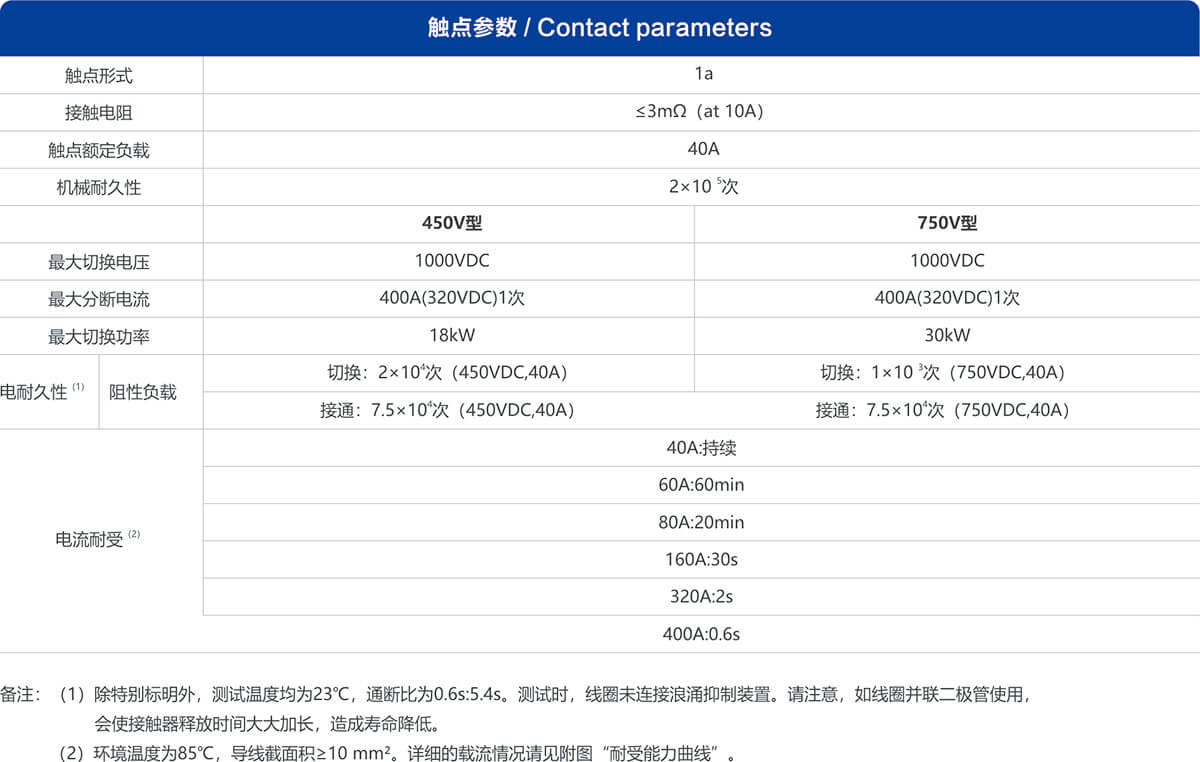

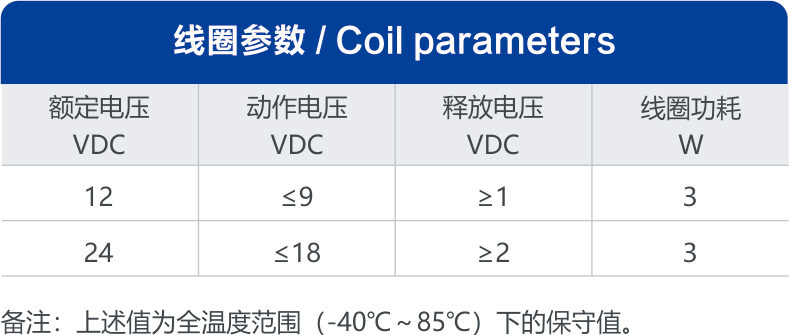

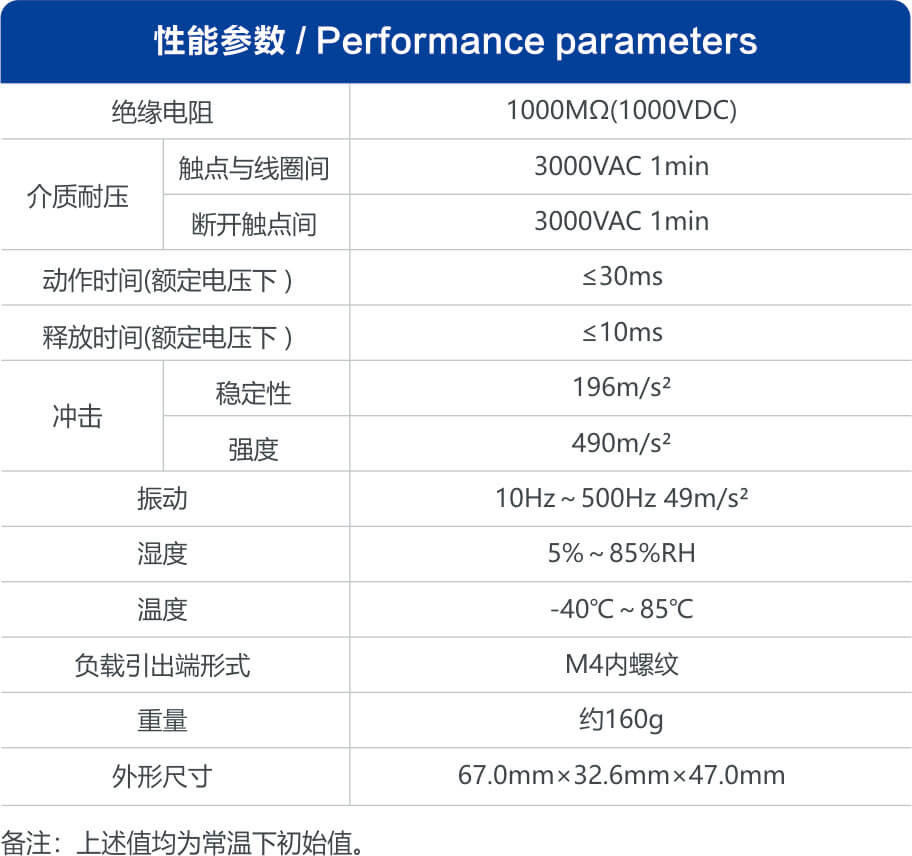

产品参数

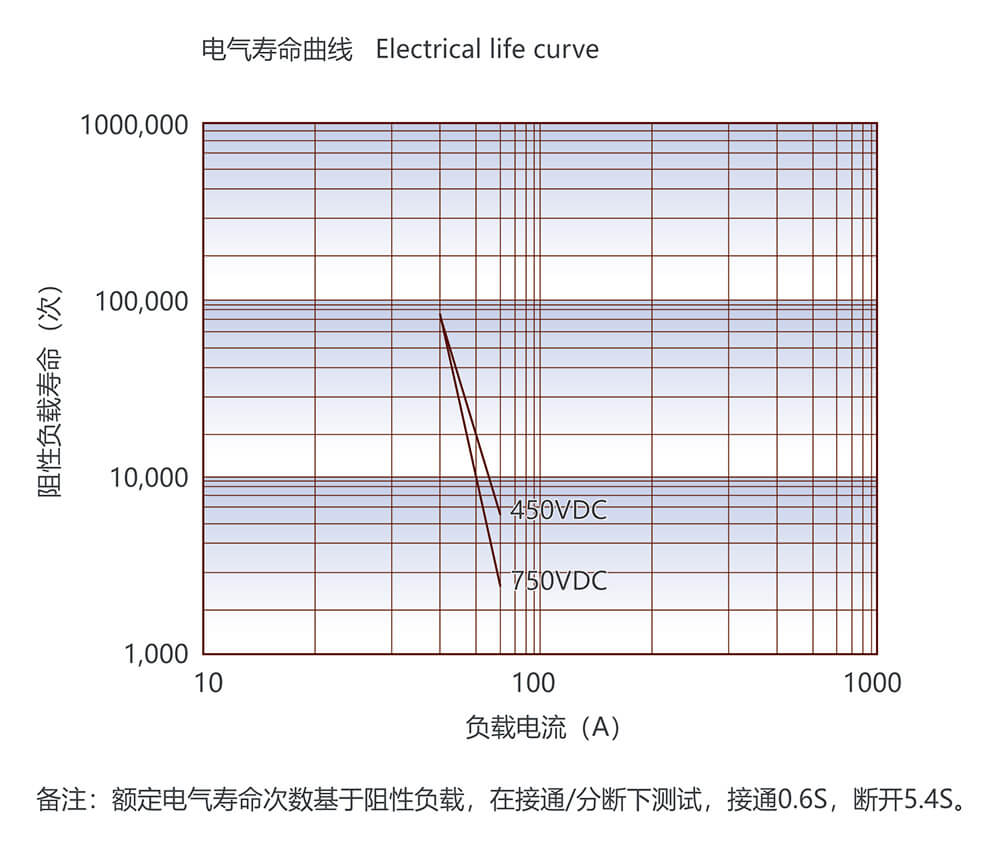

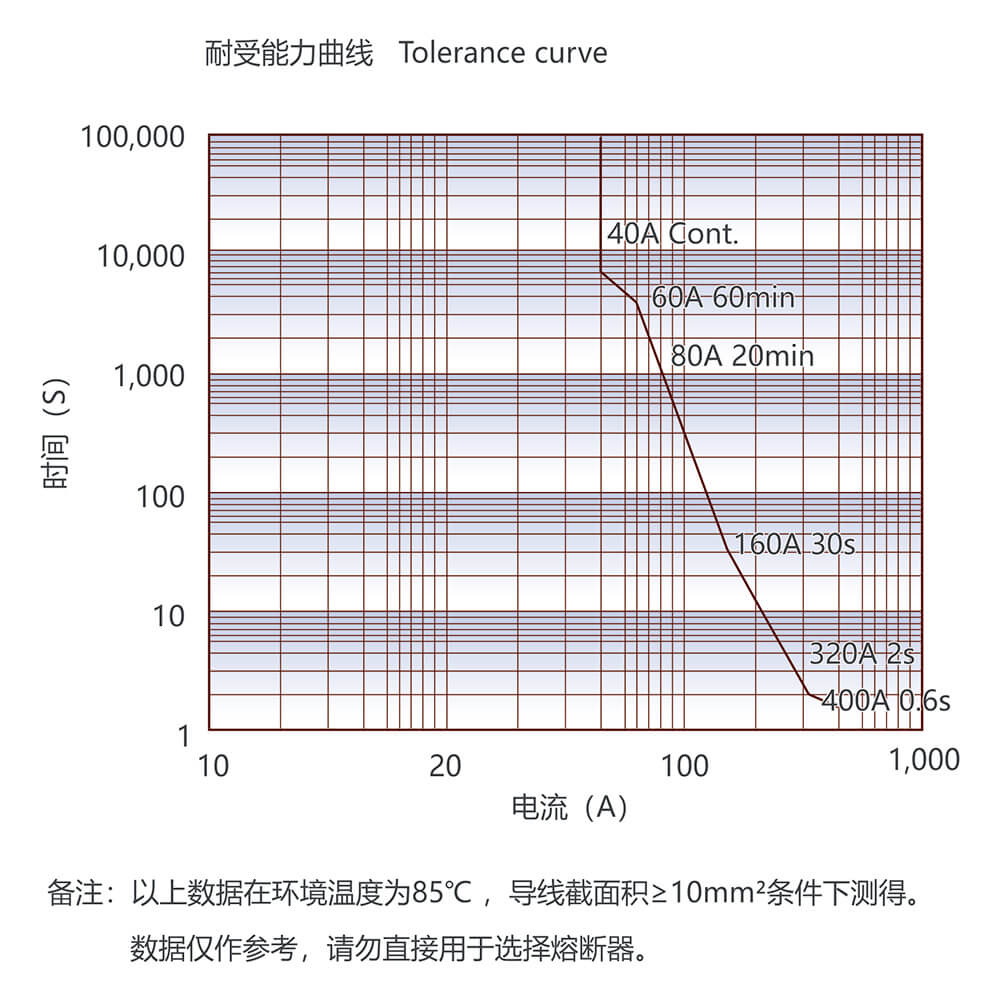

曲线图
外形/安装/接线图

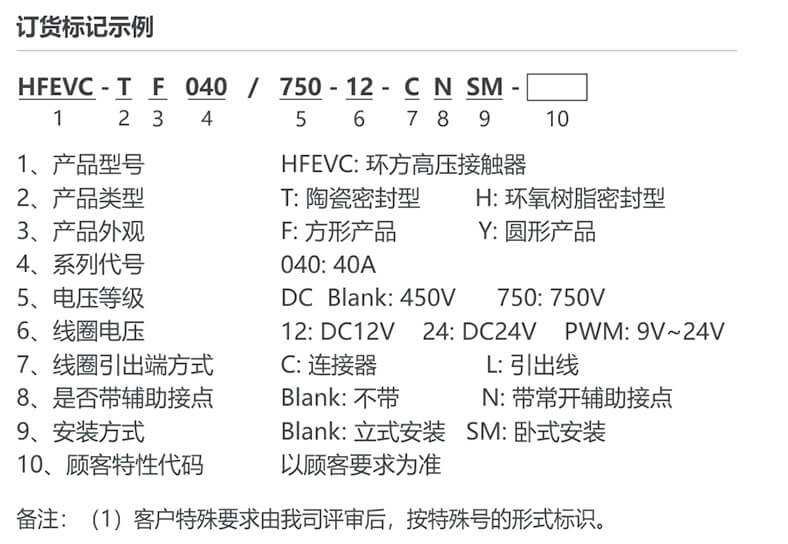

订货须知

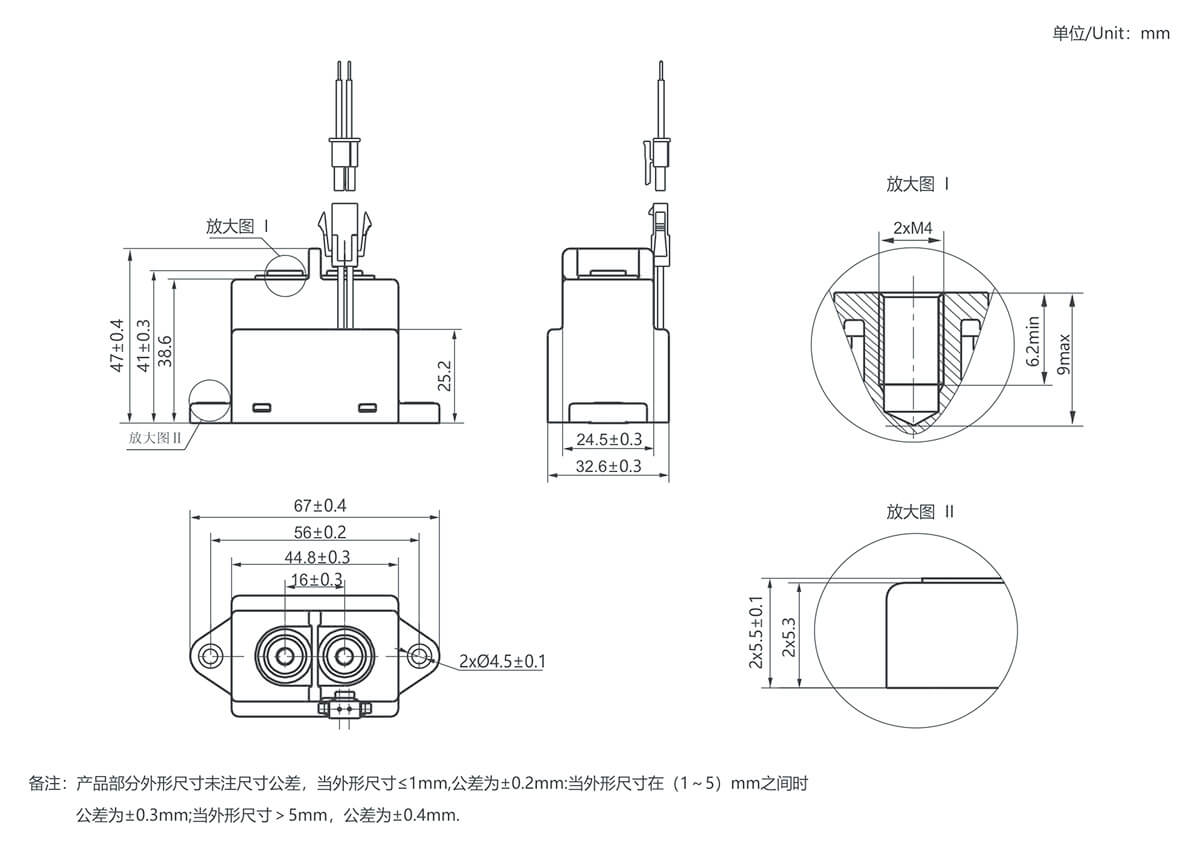

外形图、安装孔尺寸:

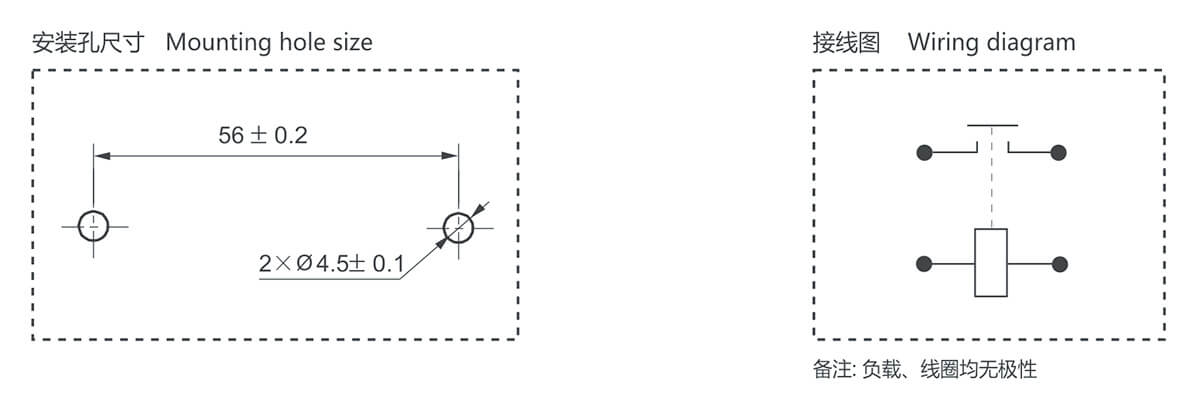

安装孔尺寸/接线图:

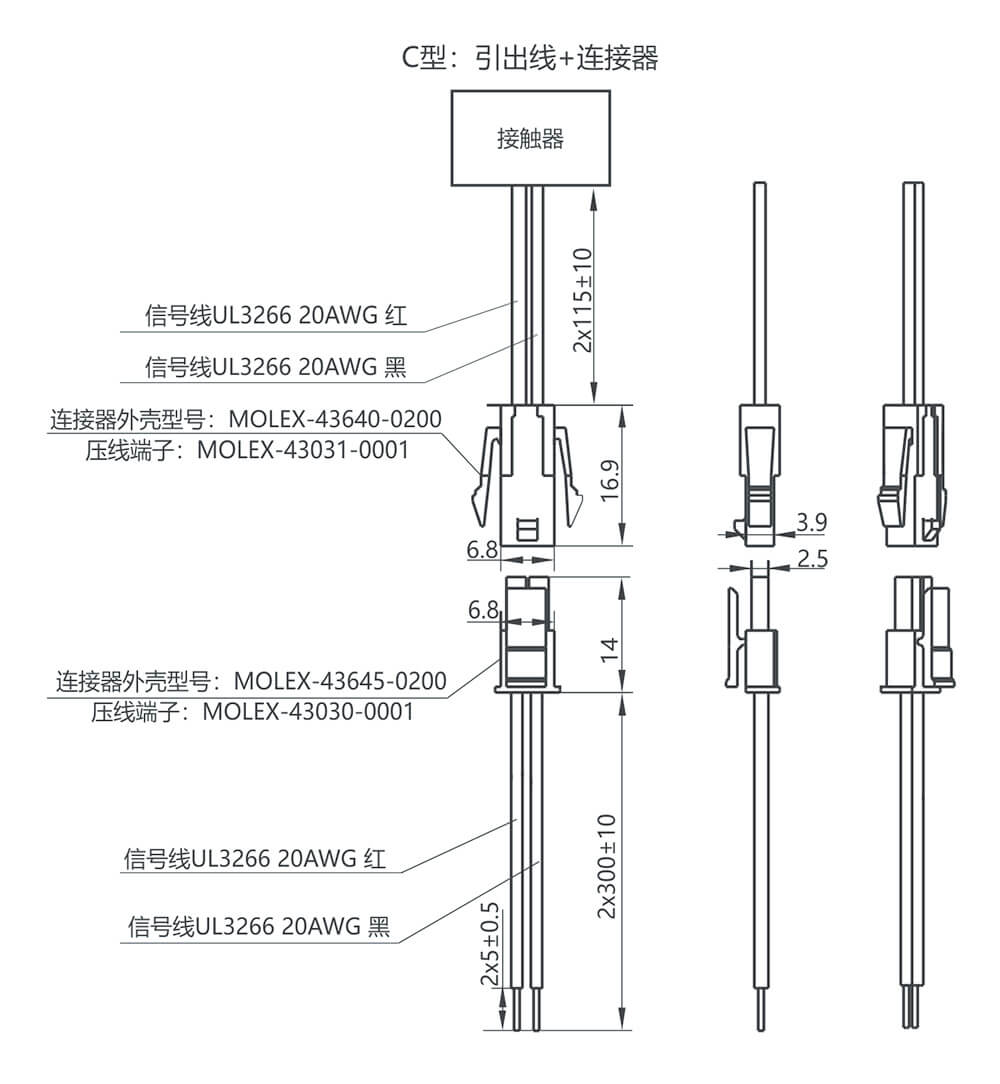

线圈引出形式:

使用注意事项

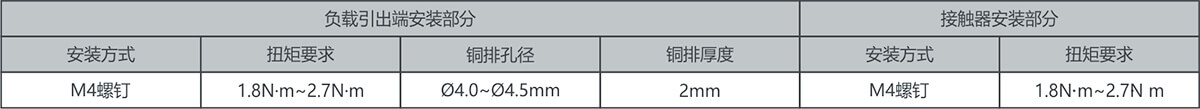

1、为防止出现松动,接触器安装时请使用垫圈。接触器安装处请使用M4螺钉,螺钉锁紧扭矩请控制在1.8N·m~2.7N·m。在超过范围的情况下,可能会造成破损。

2、请使用10mm²以上规格的连接导线,否则有可能会造成引出端部分的异常发热。
3、建议铜排厚度2mm,否则会造成螺纹滑牙或安装不紧的问题。

声明

1、本资料仅供客户参考,环方已尽力确保本资料中信息的准确性。但错误之处在所难免,且产品及规格,参数可能因产品改良等发生变更,具体涉及的每个产品的参数及性能请以环方提供的规格书和样品为准,恕不另行通知。
2、关于应用领域,对环方而言,不可能评定接触器在每个具体应用领域的所有性能参数要求,因而客户应根据具体的使用条件选择与之相匹配的产品,其中未明确规定的要求条件,请与环方联系以便获取更多的技术支持。环方明确声明对本资料中的信息仅供选型参考,且产品选型责任仅由客户负责。
