高压环氧树脂接触器
HFEVC-HY250

产品特性

  • 采用进口环氧树脂胶密封,耐高、低温,安全性好,保证无电弧泄露,触点部分可满足IP6K9K防护等级
  • 充以氮气为主的混合惰性气体,防止触点氧化烧损的作用
  • 250A 85°C长时间载流能力
  • 切断负载额定电压为 12-750VDC
  • 绝缘电阻达1000MΩ(1000VDC),符合IEC 60664-1要求
  • 节能型:采用宽电压PWM板控制,在低功耗时,产品能够保持激励状态
  • 可带辅助接点,有效的监控主触点的通断
  • 负载及线圈无极性要求。

PDF下载

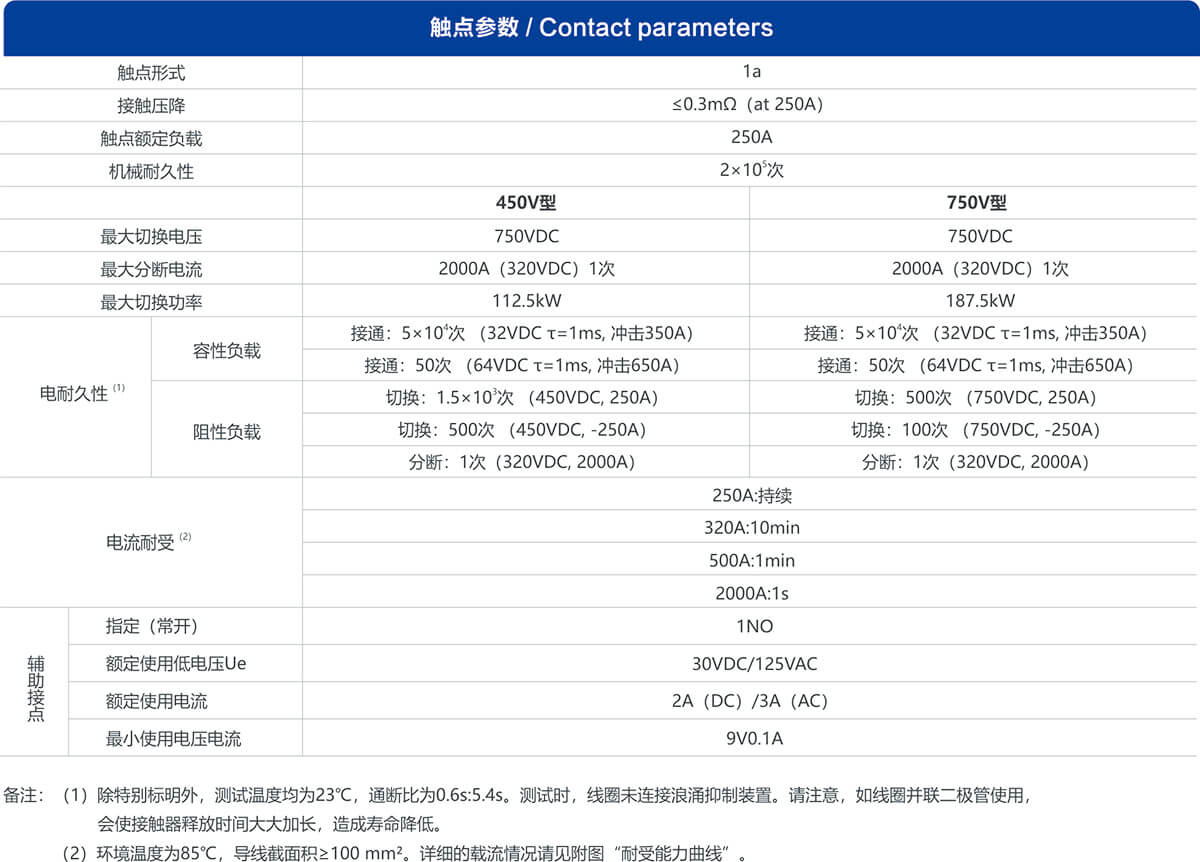

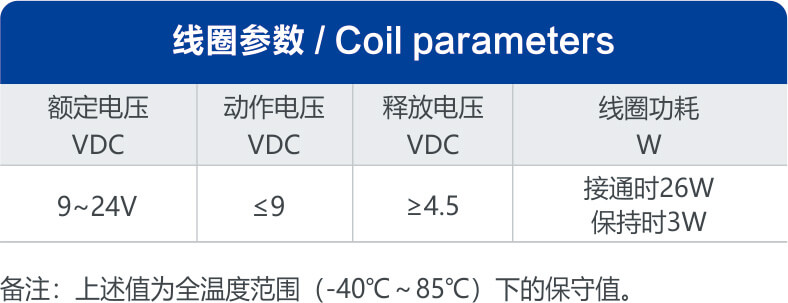

产品参数

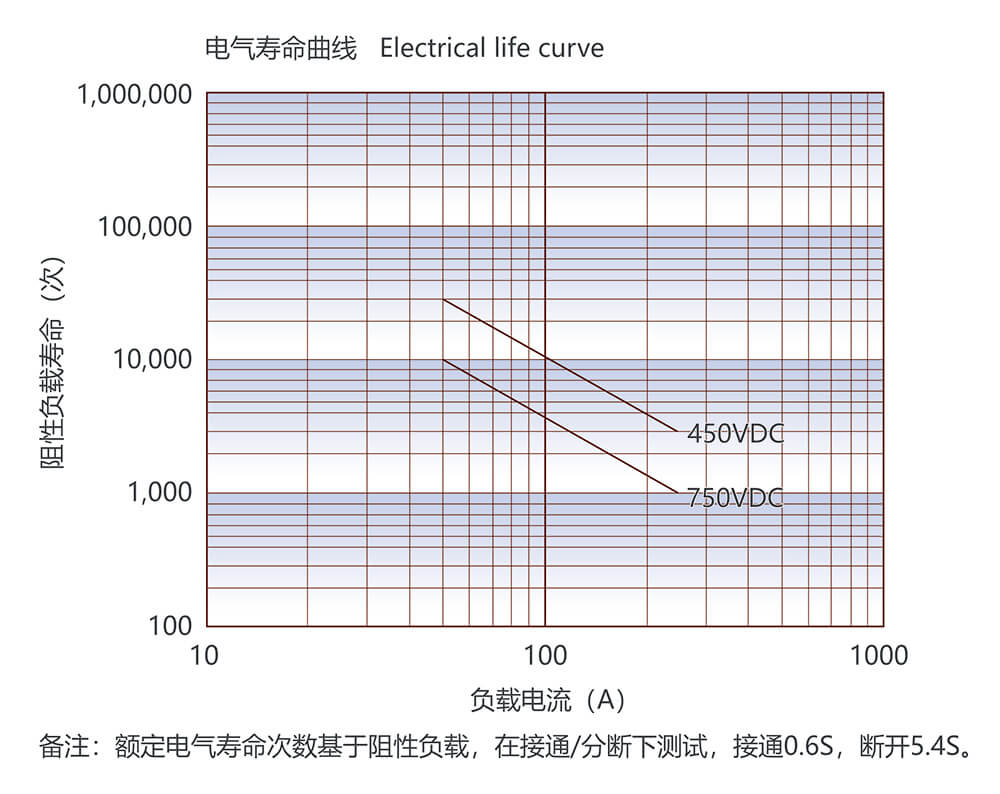

曲线图
外形/安装/接线图

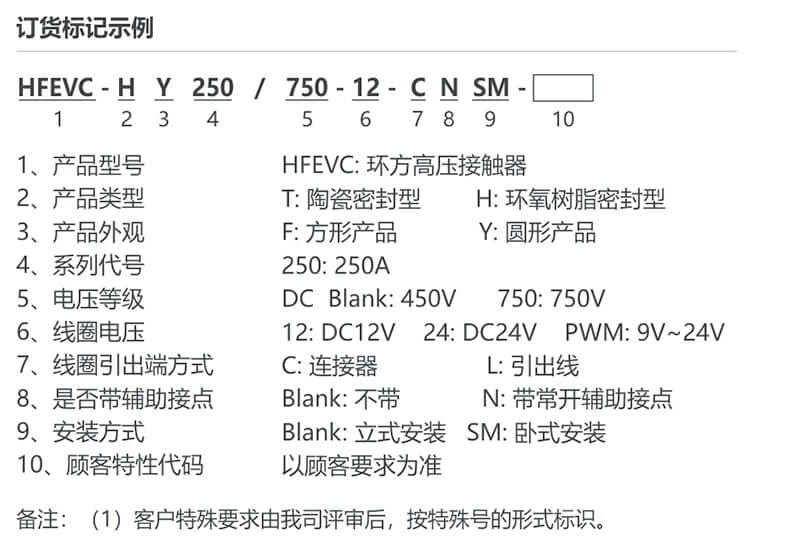

订货须知

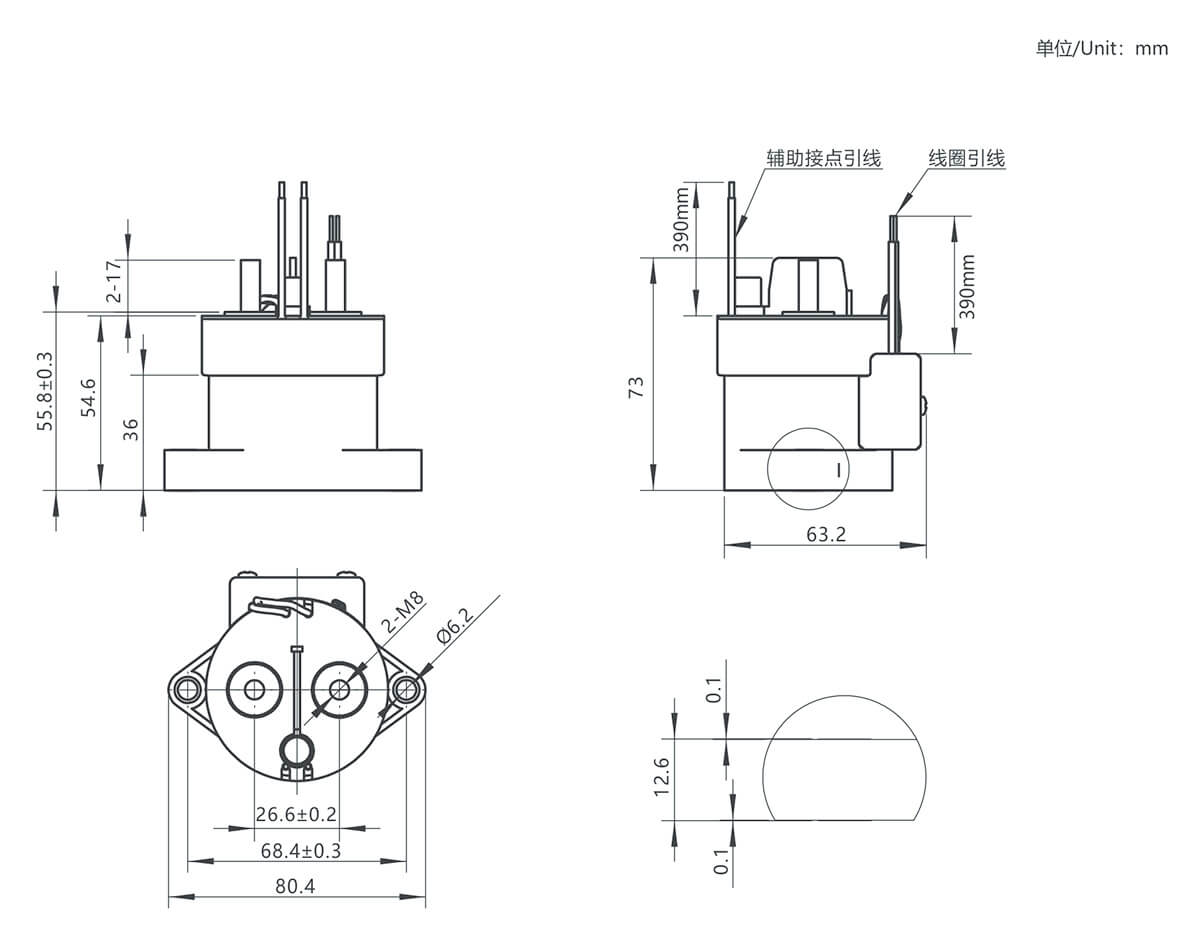

外形图、安装孔尺寸:

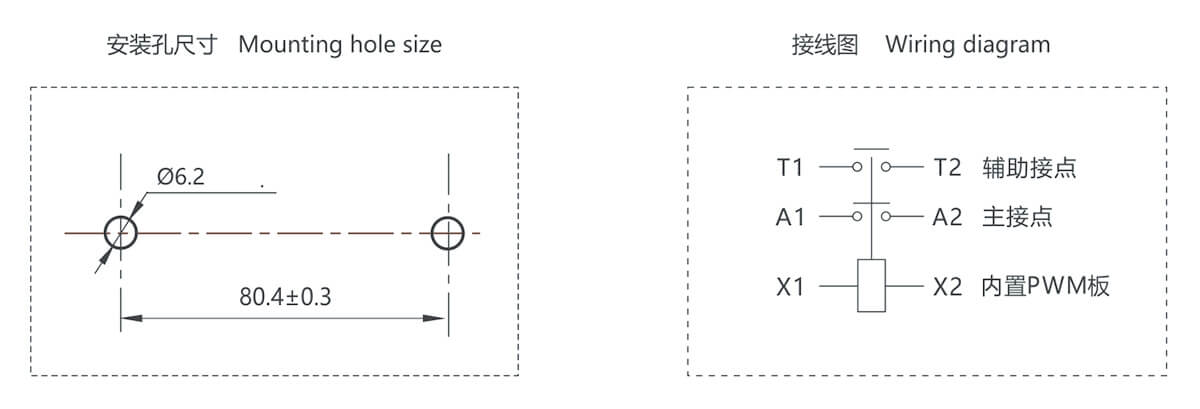

安装孔尺寸/接线图:

使用注意事项

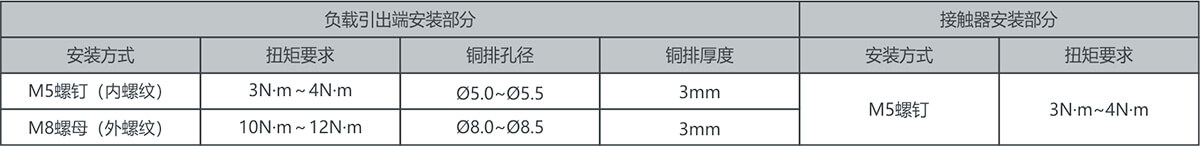

1、为防止出现松动,接触器安装时请使用垫圈。请按下表规定的方式对接触器及负载引出端进行安装,并将扭矩控制在要求范围之内。在超过范围的情况下,可能会造成接触器破损。

2、请避免在引出片上粘附油脂等异物,请使用100m㎡以上规格的连接导线,否则有可能会造成引出端部分的异常发热。
3、建议铜排厚度3mm,否则会造成螺纹滑牙或安装不紧的问题。

声明

1、本资料仅供客户参考,环方已尽力确保本资料中信息的准确性。但错误之处在所难免,且产品及规格,参数可能因产品改良等发生变更,具体涉及的每个产品的参数及性能请以环方提供的规格书和样品为准,恕不另行通知。
2、关于应用领域,对环方而言,不可能评定接触器在每个具体应用领域的所有性能参数要求,因而客户应根据具体的使用条件选择与之相匹配的产品,其中未明确规定的要求条件,请与环方联系以便获取更多的技术支持。环方明确声明对本资料中的信息仅供选型参考,且产品选型责任仅由客户负责。
